Abrigo de pasto de uma água La Gée

O abrigo de pastagem de inclinação simples é composto por:

• 1 cobertura completa à escolha em chapa de aço cinza ardósia ou bordeaux
• 1 estrutura composta por 4 barrotes
• 4 postes metálicos galvanizados
• 3 barrotes de suporte de preenchimento por lado (2 laterais e 1 fundo)

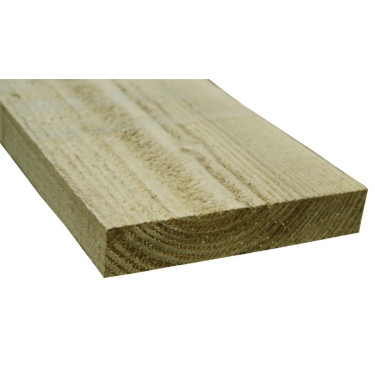

• 3 kits de madeira de douglas para preenchimento à escolha: revestimento agrícola: esp. 19 x larg. 175 mm, tábua: esp. 32 x larg. 175 mm ou ripado macho-fêmea: esp. 42 x larg. 135 mm
• 1 kit de parafusaria de montagem

Estes abrigos com profundidade exterior de 3,18 m ou 4,18 m são construídos com base numa estrutura de postes metálicos que recebem os barrotes que suportarão a cobertura e o preenchimento em madeira.

O kit é composto por:

• 4 postes metálicos galvanizados de 90 mm x 90 mm, esp. 3 mm, A. 2,30 m na parte traseira e A. 2,65 m na parte dianteira. Dispõem de amplas chapas de fixação ao solo 180 mm x 180 mm / esp. 5 mm, com chapas planas soldadas nas laterais a três níveis de altura para a receção dos barrotes periféricos que aí serão aparafusados.
• 4 barrotes de suporte da cobertura para os abrigos de profundidade 3,18 m e 5 para os abrigos de 4,18 m, bem como 3 barrotes de suporte de preenchimento por lado. Estes últimos são de forte secção 150 mm x 50 mm (com exceção do barrote duplo da cobertura, de extensão em 150 mm x 38 mm), em douglas tratados com fungicida e inseticida Classe II.

Estes abrigos são entregues completos com:

• a parafusaria de montagem (por aparafusamento para ligar os barrotes aos postes metálicos),
• os respetivos parafusos de fixação do preenchimento em madeira (6 parafusos por tábua - Ø 6 mm com comprimentos adequados),
• os respetivos parafusos de cor com garras estanques para a fixação da cobertura.

Elementos a prever pelo instalador:

• parafusaria de fixação ao solo do tipo buchas mecânicas idealmente de diâmetro 14 mm e comp. 120 mm (4 por poste).
• Calhas de recolha de águas pluviais na parte traseira da cobertura.

Dimensões

4 dimensões disponíveis: 2 larguras e 2 profundidades

3 preenchimentos em madeira de douglas autoclavada classe III

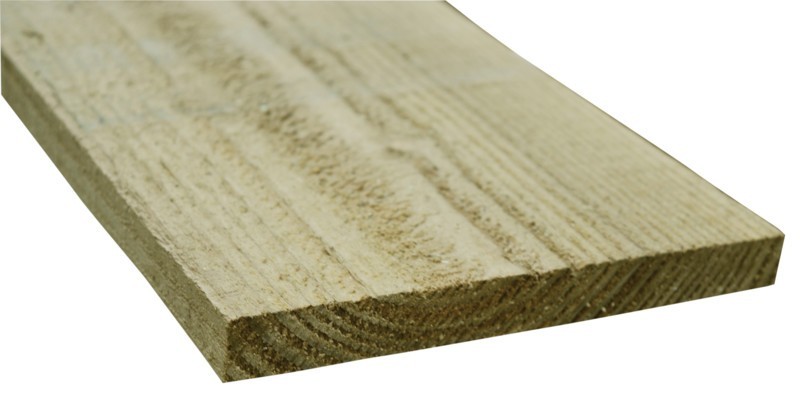

• Revestimento agrícola em douglas Autoclave III espessura 19 mm x largura 175 mm
• Tábua em douglas autoclave III espessura 32 mm x largura 175 mm
• Ripado macho-fêmea em douglas autoclave III espessura 42 mm x largura 145 mm (135 mm útil)

Altura do preenchimento em madeira: 2,35 m para os fundos de abrigo e kits de madeira de separação em 2,80 m para os lados do abrigo a ajustar à inclinação.

Estes abrigos podem adaptar-se a todas as utilizações, oferecendo simultaneamente uma excelente relação qualidade/preço. Cada revestimento, tábua ou ripado é cortado ao comprimento, pronto a ser colocado na parte traseira; para os lados, é necessário efetuar um corte seguindo o ângulo do barrote da cobertura durante a instalação. Para utilização como abrigo exterior para cavalos, privilegia-se o preenchimento em ripado macho-fêmea em douglas esp. 42 mm x 145 mm, ou em tábua de douglas esp. 32 mm x 175 mm. A utilização de revestimento agrícola em douglas 19 mm x 175 mm é mais apropriada para abrigos usados para pequenos animais ou para armazenar e guardar material, forragens...

2 coberturas em chapa de aço

• Revestida com um tratamento anti-condensação
• Padrão tipo chapa dobrada
• Chapa de aço bordeaux ou ardósia à escolha

Recomendações de montagem e legislação

Abrigos a instalar sobre laje de betão perfeitamente nivelada e com espessura de cerca de 150 mm; utilize betão corretamente doseado e executado segundo as regras da arte.

Os abrigos são considerados construções agrícolas. Qualquer construção permanente em local por mais de 3 meses está sujeita a autorização para a sua instalação. A decisão é da competência do município ao qual a propriedade a edificar está vinculada.

A construção de um abrigo deve, portanto, ser objeto de um pedido na câmara municipal. Para uma área inferior a 20 m², uma declaração prévia e um pedido de autorização de obras são suficientes. Acima de 20 m² é necessário um alvará de construção.

Exemplos de realização

Exemplo boxes - 6,27 x 3,18 m
Acabamento ripado douglas 42 mm.
Cobertura em chapa de aço bordeaux.
Inclui 2 boxes de 3 x 3 m interior.
Equipados com fachadas em douglas maciças de 3 m, com portas de duas folhas de 1,20 m e uma divisória interior de 3 m com parte superior gradeada.

Exemplo de abrigo box - 6,27 x 3,18 m
Acabamento tábua douglas 42 mm.
Cobertura em chapa de aço cinza ardósia.
Inclui 1 box de 3 x 3 m e 1 abrigo de 3 x 3 m interior.
Equipado com uma fachada em douglas maciça de 3 m, com portas de duas folhas de 1,20 m e um kit (P1260186) de madeira para separação interior de 3 m com acabamento em tábua de douglas.

Exemplo box - 6,27 x 3,18 m
Acabamento tábua douglas 42 mm.
Cobertura em chapa de aço bordeaux.
Inclui 1 box de 3 x 3 m e 1 abrigo de 3 x 3 m interior.
Equipado com uma fachada em douglas maciça de 3 m, com porta de duas folhas de 1,20 m e uma divisória interior de 3 m com parte superior gradeada.
